NCC電容多層陶瓷電容器電路設計的注意事項

作者：NCC電容發布時間：2020-08-17 15:18:15 訪問量：6703 來源：櫻拓貿易

NCC電容多層陶瓷電容器電路設計的注意事項如下：

（1）請在確認使用環境和安裝環境后，在目錄或規格書規定的額定性能的范圍內使用。使用時如超出規定內容，可能引發短路、開路、起火等致命缺陷。

（2）請勿加載超過額定電壓的電壓。請確保直流電壓與疊加的紋波電壓的峰值的和在額定電壓以下。

（3）請在確認電容器溫度特性和直流電壓特性后確定靜電容量。低溫或高溫狀態、加載的偏置電壓會導致靜電容量變化。靜電容量下降可能會影響電路特性，因此，請在實際條件下進行動作確認。

（4）多層陶瓷電容器的一般故障形態為偶發性的絕緣下降和短路。用于大功率電路時，可能導致周邊電路燒毀。請酌情考慮設置保護電路、切斷電路等措施。并且，溫度越接近常溫、電壓越低，可靠性越高。

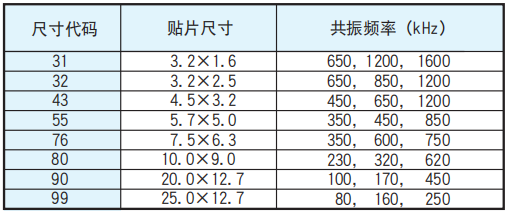

（5）高頻且紋波電壓較大時，在某一頻率下，產品可能產生振動。這是陶瓷電致伸縮現象導致的振動與元件 L、W、T 的固有振動頻率共振所致。要避免這一現象，必須變更產品尺寸。各產品尺寸大致的共振頻率如下所示。關于準確值，歡迎前來咨詢。

（6）靜電容量受到溫度和偏置電壓的影響，因此，用于時間常數電路時請進行確認。

（7）用于要求高可靠性的設備時，請事先咨詢本公司。有些設備如果發生故障可能危及性命，或者給社會造成巨大損失，用于這些設備的零部件需要區別于通用零部件，采用高可靠性設計。

（8）用于交流電路時請事先咨詢本公司。

NCC電容多層陶瓷電容器電路設計的注意事項
