與薄膜電容器、鉭電容器、陶瓷電容器等其他電容器相比，鋁電解電容器具有容量大、耐電壓高、性價比高的優點，成為不可替代的被動電子元器件。到2018 年全球鋁電解電容器的市場需求量將達到48.93 億元。

鋁電解是我們在PCBA加工里面最常遇到的小伙伴了，可是你知道它是怎么生產加工出來的嗎？

鋁電解電容器主要原材料：陽極箔、陰極箔、電解紙、電解液、導箔、膠帶、蓋板、鋁殼、華司、套管、墊片等。

生產工序：切割、卷繞、含浸、裝配、老化、封口、印刷、套管、測量、包裝、檢驗等。

鋁電解電容制造進程：

第一步：鋁箔的腐化。

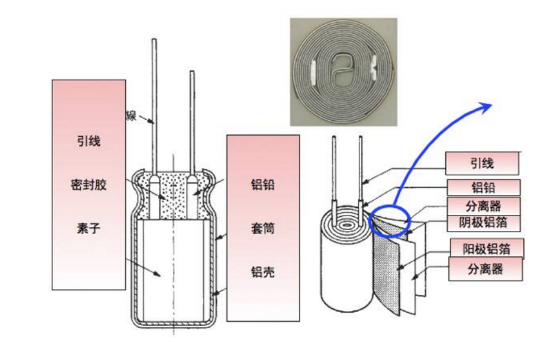

倘若拆開一個鋁電解液電容的外殼，你會看到內里是幾多層鋁箔和幾多層電解紙，鋁箔和電解紙貼附在一起，卷繞成筒狀的機關，這樣每兩層鋁箔中間便是一層吸附了電解液的電解紙了。

鋁箔的制造要領。為了增大鋁箔和電解質的戰爭面積，電容中的鋁箔的外觀并不是平滑的，而是通過電化腐化法，使其外觀形成崎嶇不屈的形狀，這樣不妨增大7~8倍的外觀積。電化腐化的工藝是較量龐雜的，此中涉及到腐化液的種類、濃度、鋁箔的外觀狀態、腐化的速率、電壓的動態均衡等等。

第二步：氧化膜形成工藝。

鋁箔通過電化腐化后，就要運用化學方法，將其外觀氧化成三氧化二鋁——也便是鋁電解電容的介質。在氧化之后，要仔細檢討三氧化二鋁的外觀，看是否有雀斑也許龜裂，將不足格的清除在外。

第三步：鋁箔的切割。

這個措施很簡單明白。便是把一整塊鋁箔，切割成幾多小塊，使其適當電容制造的必要。

第四步：引線的鉚接。

電容外部的引腳并不是直連接到電容內部，而是經過內引線與電容內部連結的。因此，在這一步當中我們就必要將陽極和陰極的內引線，與電容的外引線經過超聲波鍵正當連結在一起。外引線通常采納鍍銅的鐵線也許氧化銅線以削減電阻，而內引線則直接采納鋁線與鋁箔直接相連。大眾注意這些小小的措施無一過錯細密加工要求很高。

第五步：電解紙的卷繞。

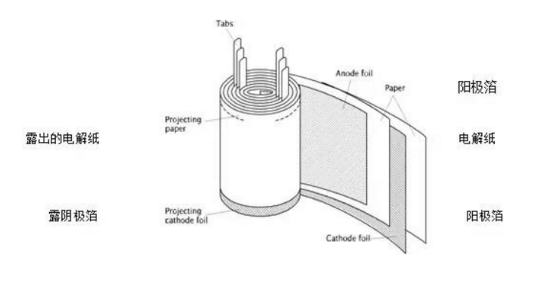

電容中的電解液并非直接灌進電容，呈液態浸泡住鋁箔，而是經過吸附了電解液的電解紙與鋁箔層層貼合。這當中，選用的電解紙與平凡紙張的配方有些分歧，是呈微孔狀的，紙的外觀不及有雜質，不然將影響電解液的身分與性能。而這一步，便是將沒有吸附電解液的電解紙，和鋁箔貼在一塊，然后卷進電容外殼，使鋁箔和電解紙形成近似“101010”的隔斷狀態。

第六步：電解液的浸漬。

當電解紙卷繞完畢之后，就將電解液灌進去，使電解液浸漬到電解紙上。隨著電解液配方的革新以及電解紙制造技能的提拔，目前鋁電解液電容的ESR值也逐漸得以提拔，釀成往日的幾多分之一。

第七步：裝配。

這一步便是將電容表面的鋁殼裝配上，同時連結外引線，電容到這時已經根本成型了。

第八步：卷邊。

若是是那種“包皮”電容，就必要通過這一步，將電容表面包覆的PVC膜套在電容鋁殼表面。不外目前運用PVC膜的電容已經越來越少，主要因為在于這種原料并分歧適環保的趨向，而和性能展現沒有太大相干。

第九步：組合裝配。

第十步：充電、老化測試。

老化是電容生產的最后一步，在這個過程中，會施加一個大于額定電壓但小于形成電壓的直流電壓，一般會在電容的額定溫度下進行（也可能在其它溫度甚至室溫下），這個過程可以修復氧化膜的缺陷，老化是篩選早期失效的電容的一個很好手段，低的初始漏電流是有效老化的一個標志。

第十一步：參數檢討。

泄電檢討（Leakagt Current up）泄電簡稱（LC），泄電檢討是測出電容器加上直流電壓［此電壓電電容 體膠管上標識之是電壓，它又叫Work Voleage（做事電壓），它所經過的直流電流值的巨細，其流值愈小愈好。容量檢討：容量（電容器簡稱CAP），檢討的目標是在測試其值是否在許可偏差范疇內，趕過與低于皆為不足格。

3DF檢討：溫度25℃頻率120HZ，無極性通常1KHZ（測試條件），簡略地注釋：電容器在電子回路中自然會發生一種散失因素，散逸及虧損在中國字義上都是欠好的意思，它是使用三角函數里的對邊求出值，DF為泰西地域所習用說法，棱角它以百分比表現“%”，tanδ為日當地區所習用說法，它以少量點表現，兩者字義上一樣，其值愈小愈好。 -電容器在測試容量DF前應先放電，以勉因電容器自己所負有電壓流入（傳入）儀器而毀壞儀器。 -

外面檢討：亦即電容器外面形審美（選美），它務必靠我們的視覺來判別良否，原來在前方我們的每一個制程里，我們都知道什么是良品或什么是不良品，在哪時應支除，但為了防備“喪家之犬”（有些不良品未被覺察）于是有些仍需檢討外面，以防萬一。
